Описание

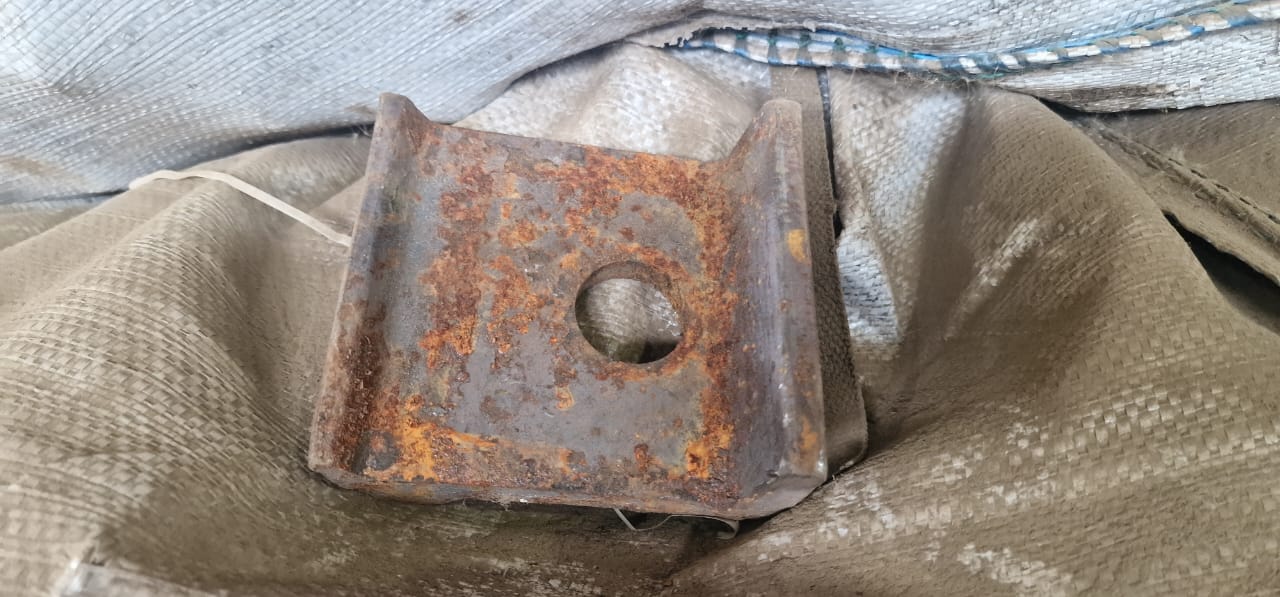

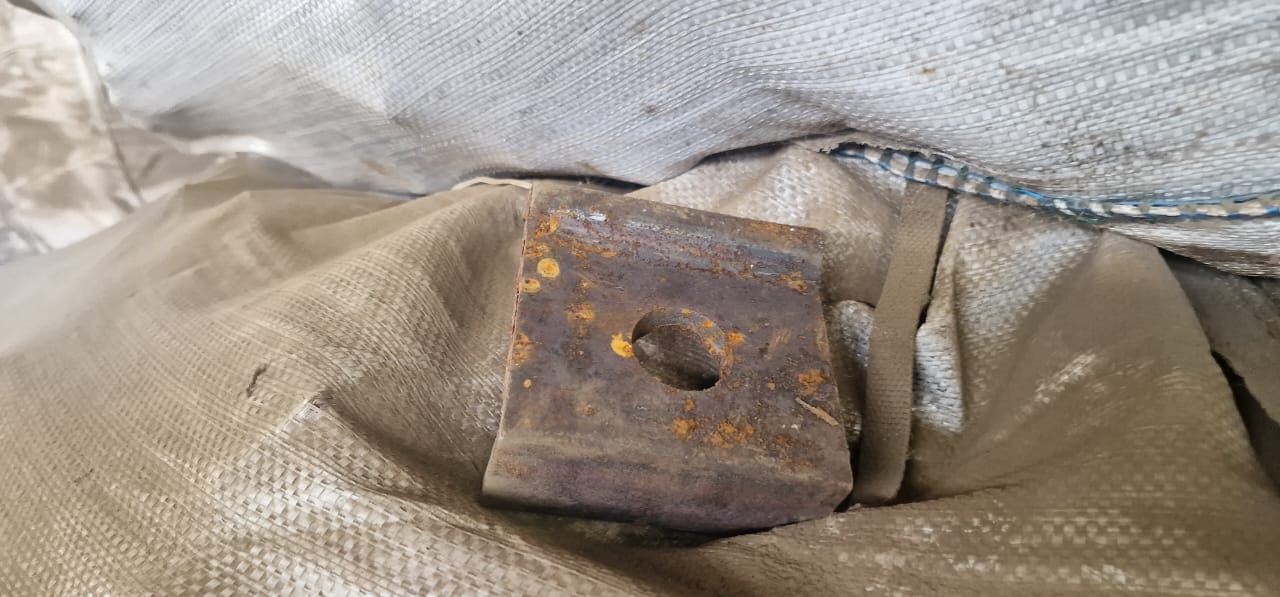

Скоба упорная ЦП 369.101 (301) применяется в бесподкладочных рельсовых скреплениях типа ЖБР-65. Она выполняет функции упора для рельса и обеспечивает правильное расположение клеммы ЖБР, гарантируя надёжность и долговечность конструкции.
Область применения
-
Установка в составе узлов рельсового скрепления ЖБР-65.
-
Используется при укладке рельсов на железобетонные шпалы.
-
Применяется в верхнем строении бесстыкового железнодорожного пути.
Назначение
Скоба упорная ЦП 369.101 (301) служит для:
-
фиксации рельса в нужном положении;
-
правильного позиционирования клеммы ЖБР;
-
предотвращения смещения и сужения колеи;
-
придания упругости и устойчивости конструкции;
-
увеличения срока службы шпал и рельсов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ЦП 369.101 (301) |
| Размеры (Д×Ш×В) | 81 × 50 × 18 мм |
| Масса 1 шт | 1,38 кг |
| Количество в 1 тонне | 730 шт |
| Марка стали | Ст3сп/пс |
| ГОСТ/ТУ | ЦП369 ТУ-2, Чертеж ЦП369.301 |

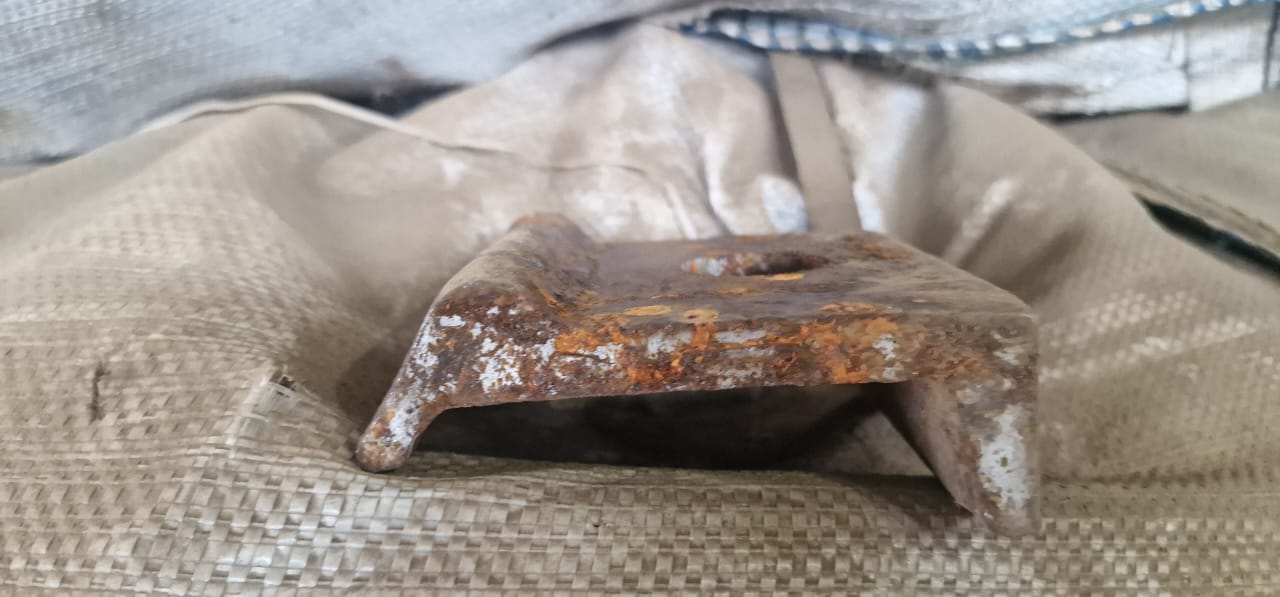

| Конструкция | П-образная, с отверстием под закладной болт/шуруп ЦП54 |
Особенности конструкции
-
Изготавливается из высококачественной углеродистой стали марки Ст3сп/пс.
-
Имеет выступающий край для точного расположения в желобе шпалы.
-
Монтируется на путь в количестве до 10 156 шт на километр.
-
Устанавливается между клеммой и упругой прокладкой в составе узла скрепления.
Преимущества
-
Повышает износостойкость рельсового скрепления.
-
Обеспечивает стабильность и устойчивость пути.
-
Простота монтажа и долговечность эксплуатации.
-
Соответствие ГОСТ и ТУ, наличие сертификации.
Заказать скобу ЦП 369.101 (301)
Мы предлагаем скобы упорные ЖБР напрямую от производителя:
-

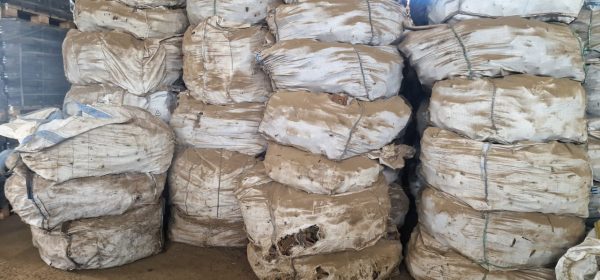

Наличие на складе и поставки под заказ.
-
Доставка по всей России и в страны СНГ.
-
Выгодные условия при крупных партиях.
