Скрепления ЖБР для ЖД путей
Скрепления ЖБР применяются для надежного крепления рельсов на железобетонных шпалах. Мы поставляем комплекты ЖБР-4 и ЖБР-65, а также отдельные элементы: упоры, скобы, клеммы, прокладки, подкладки и крепеж. В наличии на складе, доставка по всей России.

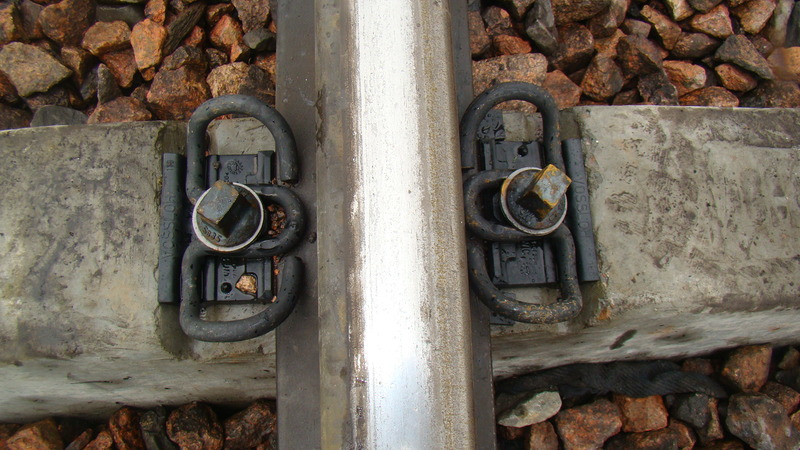

Рельсовые скрепления ЖБР-65
Рельсовые скрепления позволяют соединять рельсы между собой и прочно прикреплять их к шпалам. Также применяются при создании бесстыковой дороги, когда необходимо смещение только концевых частей петель и неизменность средних даже при серьёзных перепадах температур.
ЖБР — это устройство, которое имеет высокие показатели упругости, что позволяет эффективно прижимать соприкасающиеся элементы. В отличие от клеммно-болтовых скреплений, у данного типа элементов меньше деталей — всего 16, что делает обслуживание дешевле и проще. Сегодня у скреплений ЖБР существует множество модификаций, и новые решения появляются всё чаще.
Какие задачи решают ЖБР-скрепления
- снижение уровня вибраций;
- обеспечение изоляции на полотне с электротягой и автоблокировкой;
- поддержание целостности колеи и выдержка максимальных нагрузок;
- противодействие «угону» рельса;
- сохранение ширины колеи и пространственной упругости пути.
Комплект скреплений ЖБР — это механизм крепления рельсов, который положительно влияет на уровень износа рельсов и колёсных пар, снижает интенсивность осадки шпал и продлевает срок службы железнодорожного пути.
Основные элементы скреплений ЖБР
- Прокладки — соединяют рельсы с бетонными основаниями, снижают шум и вибрацию, выполняют роль электроизоляции.
- Упоры — фиксируют рельсы на шпалах, предотвращают смещение и заменяют изношенные элементы.
- Скобы — используются для установки клеммы в комплекте промежуточного нераздельного скрепления ЖБР, располагаются между клеммой и упругой прокладкой.
- Клеммы пружинные — обеспечивают прижим рельса к шпале, обладают высокой упругостью.
- Подкладки — распределяют нагрузку от рельса на шпалу, обеспечивают устойчивость.
- Шурупы — применяются для крепления рельсов к шпалам и брусьям стрелочных переводов.
- Болты и гайки — используются в качестве крепежа, изготавливаются из стали по ГОСТ, могут иметь различные классы прочности.
- Шайбы — равномерно распределяют нагрузку и фиксируют болтовые соединения.
Таблица «Состав скреплений»
| Наименование | Масса, 1 шт., кг | № позиции | Кол-во на 1 шпалу | ГОСТ/ТУ | |
|---|---|---|---|---|---|
| Шуруп путевой с шестигранной головкой ЦП-54 | 0,66 | 1 | 4 | ГОСТ Р 56291-2014 | Подробнее… |

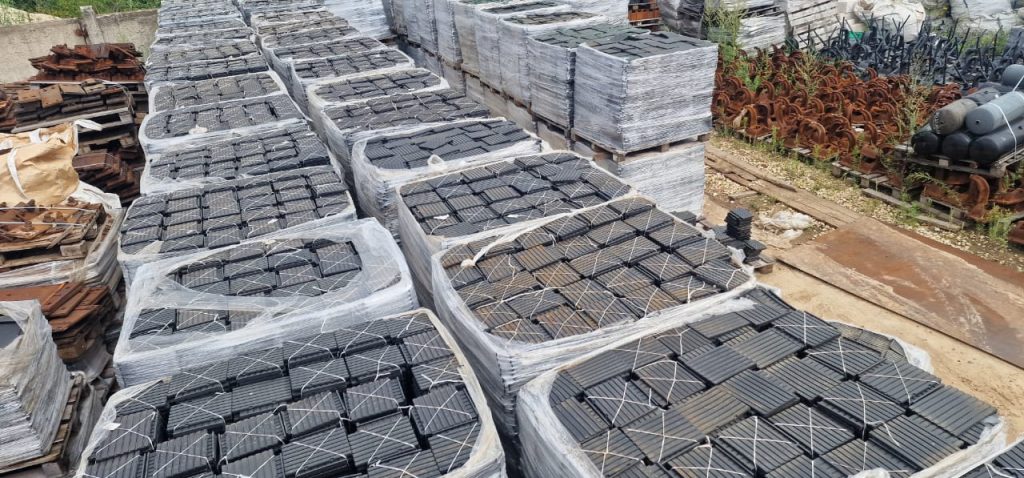

| Прокладка ЦП638 | 0,46 | 2 | 2 | ГОСТ 34078-2017 | Подробнее… |

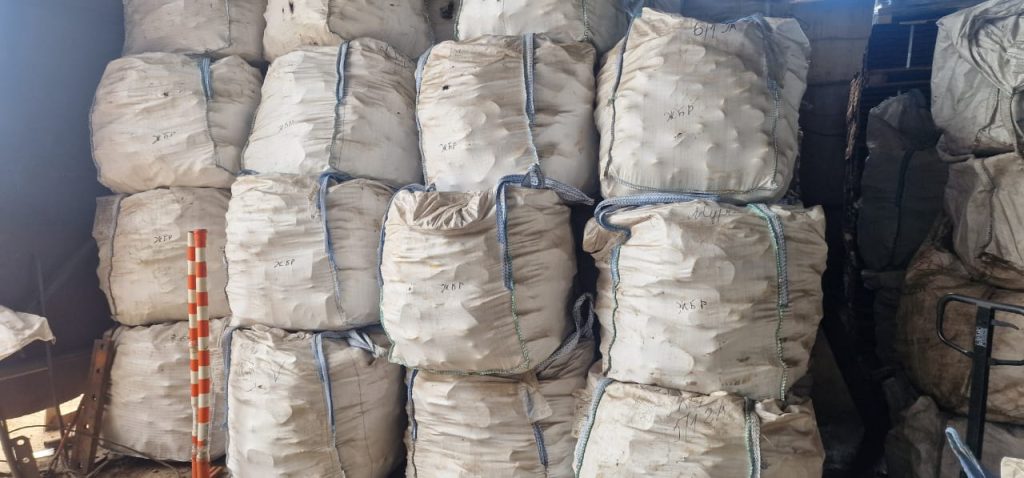

| Клемма пружинная ЖБР ЦП 369.102 | 0,91 | 3 | 4 | ТУ-1 | Подробнее… |
| Скоба прижимная стальная ЦП 369.103 | 0,23 | 4 | 4 | ТУ-3 | Подробнее… |
| Скоба упорная ЦП 369.101 (301) | 1,38 | 5 | 4 | ТУ-5 | Подробнее… |

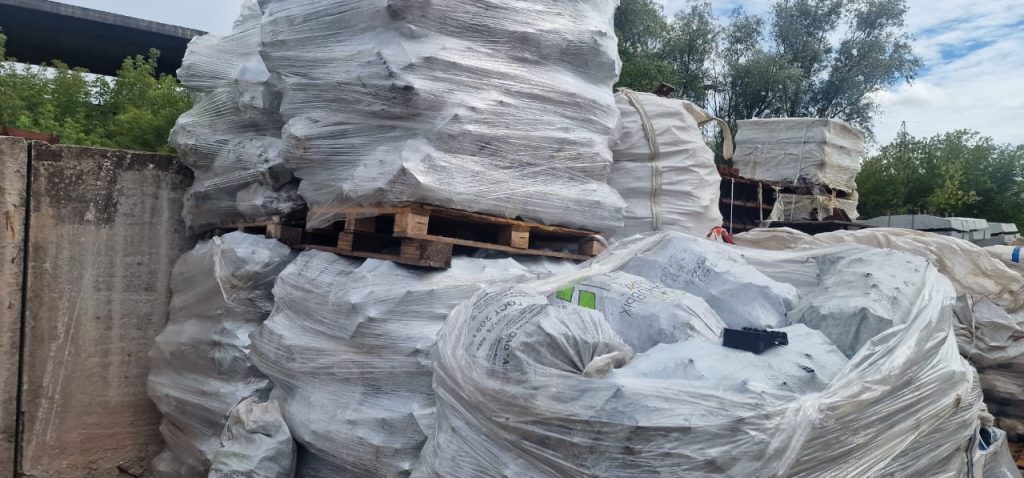

| Упор боковой полимерный ЖБР ЦП 369.006 | 0,162 | 6 | 2 | ТУ 2539-161-01124323-2003 | Подробнее… |

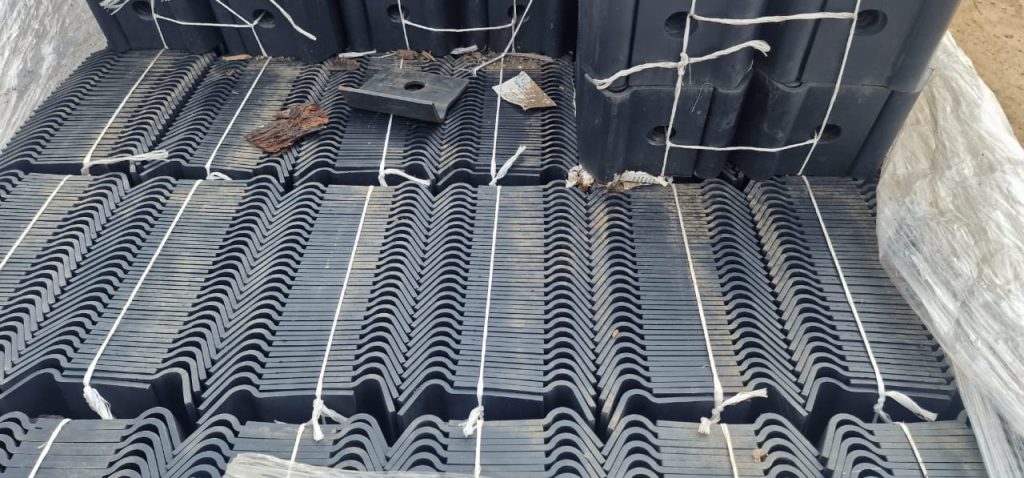

| Прокладка упругая ЖБР ЦП 369.104 | 0,10 | 7 | 2 | ТУ-7 | Подробнее… |

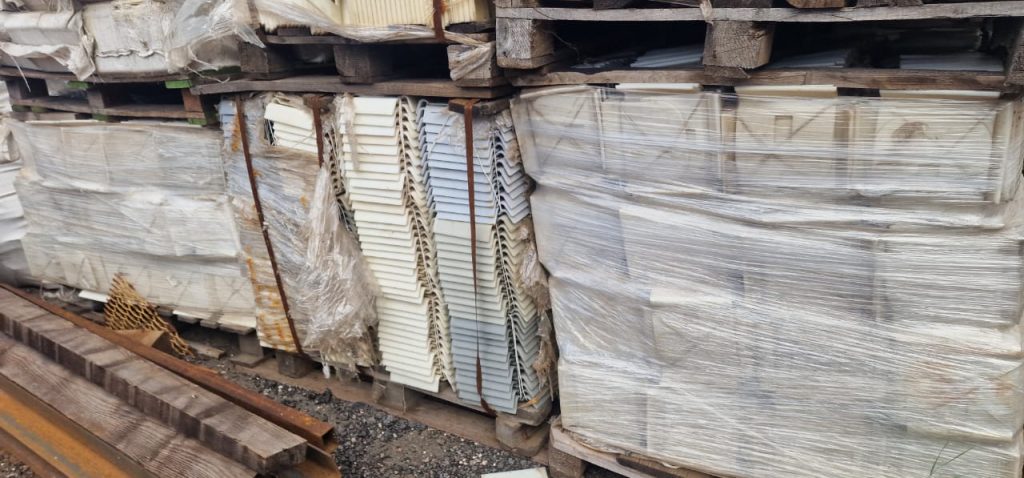

| Прокладка упругая ВП 920.1281 | 0,095 | 8 | 2 | ТУ-8 | Подробнее… |

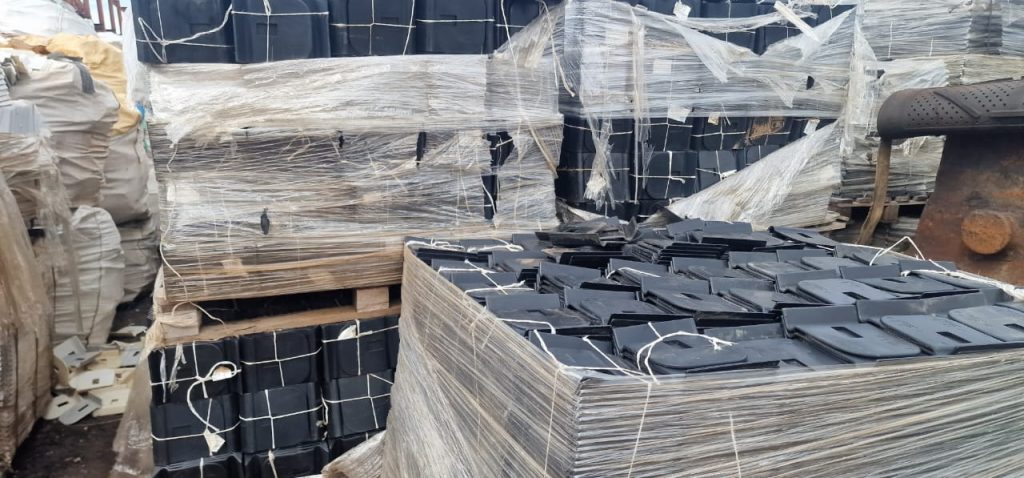

| Прокладка упругая ВП 920.1282 | 0,095 | 9 | 2 | ТУ-9 | Подробнее… |

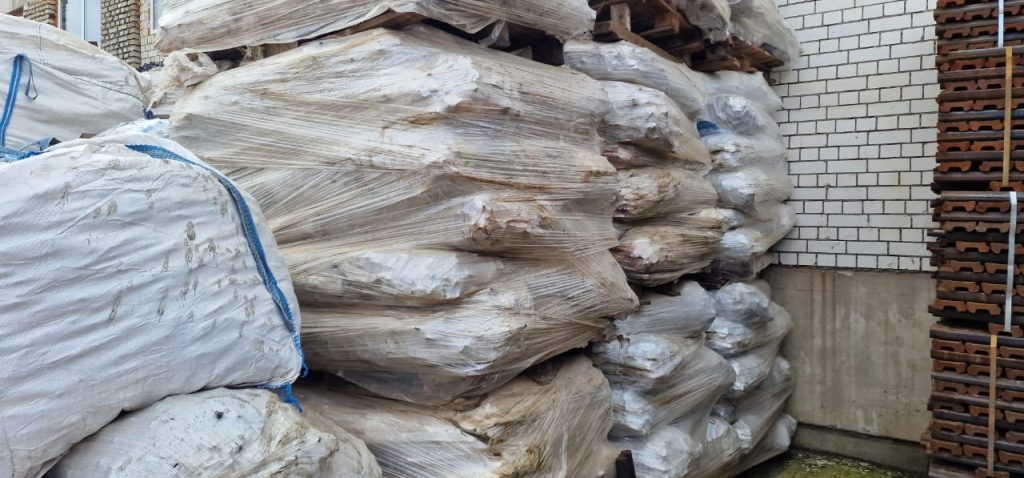

| Вставка направляющая ВП 920.1280 | 0,05 | 10 | 2 | ТУ-10 | Подробнее… |

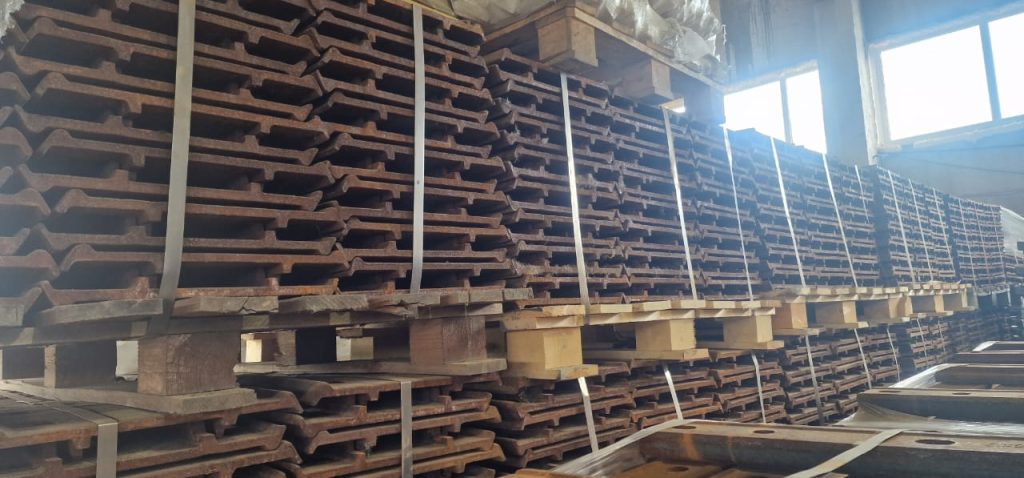

| Подкладка ЖБР-М | 1,20 | 11 | 2 | ГОСТ-11 | Подробнее… |

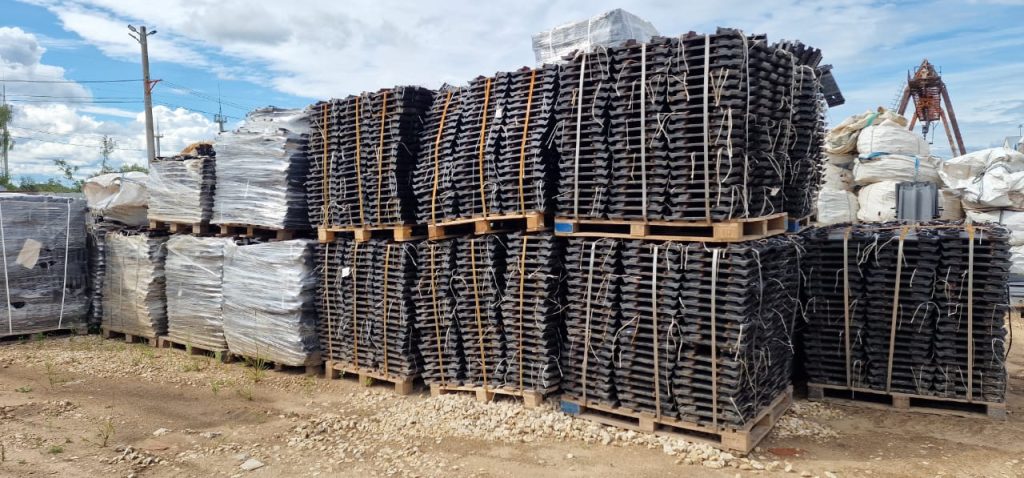

| Подкладка полимерная ЦП 369.810 (МКС-001) | 1,22 | 12 | 2 | ТУ-12 | Подробнее… |
| Болт закладной М22х175 с гайкой | 0,74 | 13 | 2 | ГОСТ 16017-79 / ГОСТ 16017-2014 | Подробнее… |
| Шайба плоская круглая СТО24 | 0,08 | 14 | 4 | ТУ-14 | Подробнее… |
Почему выбирают скрепления ЖБР нашей компании
Мы более 20 лет поставляем железнодорожные материалы для крупнейших предприятий отрасли и обеспечиваем стабильное качество продукции. Скрепления ЖБР в нашем ассортименте отвечают всем требованиям безопасности и надежности.
- ✅ Полное соответствие ГОСТ и ТУ — поставляем продукцию в строгом соответствии с государственными стандартами и техническими условиями.
- ✅ Прямые поставки от производителя — исключаем посредников, гарантируем прозрачность и конкурентные цены.
- ✅ Постоянное наличие на складе — поддерживаем складской запас для своевременного выполнения заказов.
- ✅ Доставка по всей России — отгружаем продукцию железнодорожным и автомобильным транспортом.
- ✅ Подтвержденное качество — предоставляем сертификаты соответствия и паспорта на все изделия.
