Описание
Закладной болт М22х175 с гайкой применяется для надежного крепления рельсов и прокладок к железобетонным шпалам в составе железнодорожных скреплений. Основное применение — комплекты ЖБР-65 с упором полимерным и другие аналогичные системы.
Изделие изготовлено в соответствии с ГОСТ 16017-79 и ГОСТ 16017-2014, отличается высокой прочностью, износостойкостью и устойчивостью к динамическим нагрузкам.
Болт и гайка служат ответственным крепежным элементом в железнодорожных узлах, обеспечивая безопасность и долговечность пути.
Конструктивные особенности и материалы
-
Класс прочности: 3.6, 4.8, 5.8.
-
Классы точности: нормальный (B) и грубый (C).
-
Материал: сталь марки 20, возможно цинковое покрытие для защиты от коррозии.
-
Резьба: соответствует ГОСТ 16093.
-
Маркировка: на головке болта указываются завод-изготовитель и дата выпуска.
Характеристики
| Параметр | Значение |
|---|---|
| Длина болта | 175 мм |
| Диаметр резьбы | 22 мм |
| Вес болта с гайкой | 0,74–0,76 кг |
| Вес комплекта (болт + гайка) | 0,978 кг |
| Кол-во в 1 тонне | ~1022 шт |
Комплектация

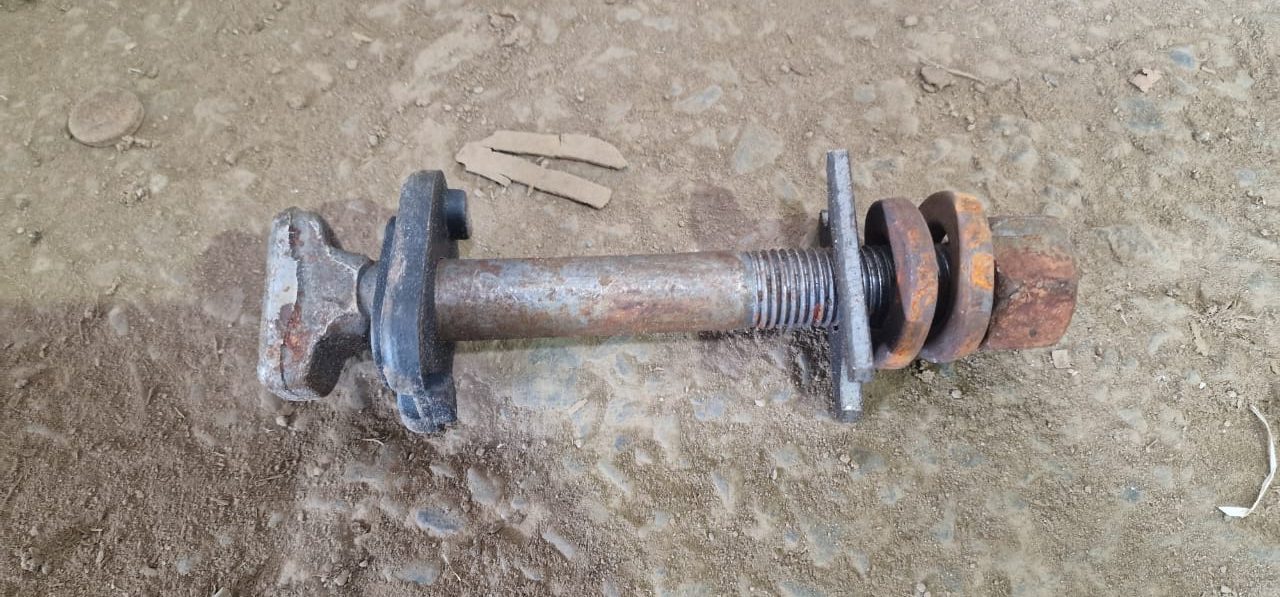

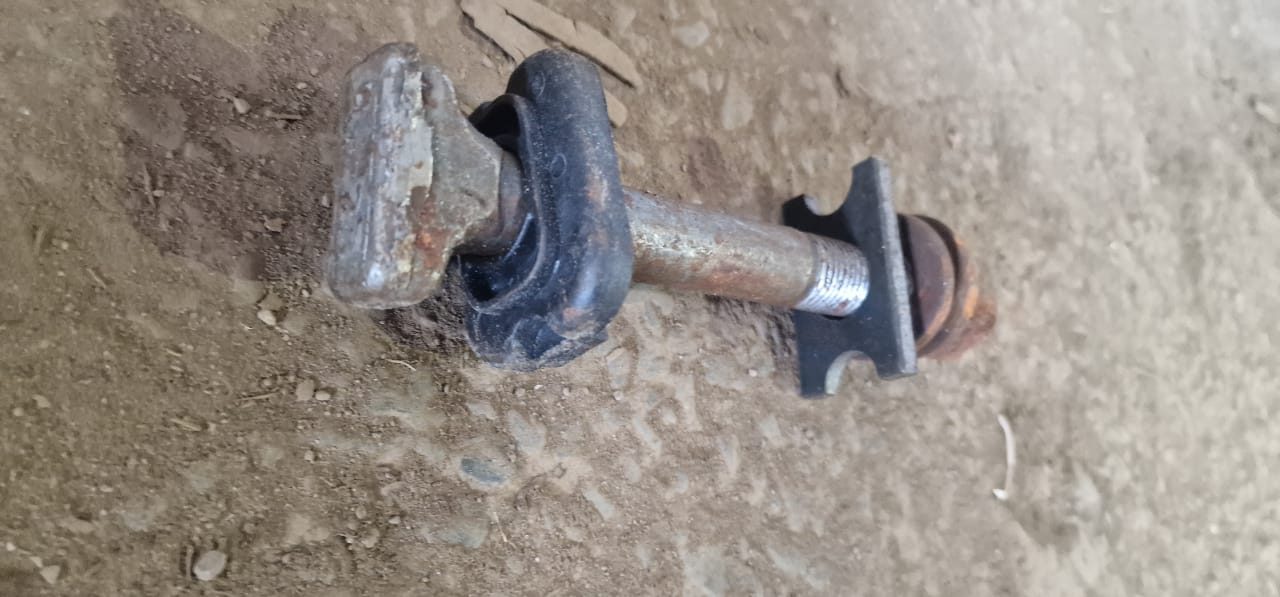

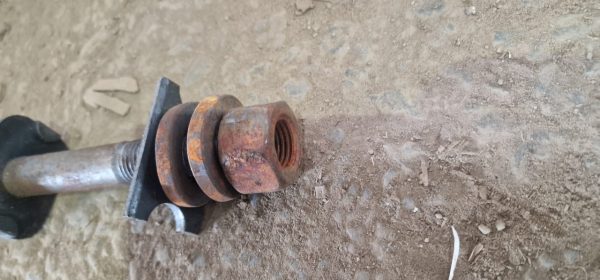

Возможна поставка как отдельного болта с гайкой, так и в сборе:
-
Болт закладной М22х175 ГОСТ 16017-79 (0,626 кг).
-
Втулка изолирующая ЦП-142 (0,028 кг).
-
Шайба плоская ЦП-138 из стали 65Г или 40С2А (0,090 кг).
-
Шайба пружинная двухвитковая М25 ГОСТ 21797-76 (0,120 кг).
-
Гайка М22 ГОСТ 16018-79 (0,114 кг).
Применение
-
Для соединения шпал Ш 1-1 с подкладками КБ-65 и КБ-50.
-
В скреплениях ЖБР для рельсов типов Р-65 и Р-50.
-
В скреплениях КБ с рельсами Р-65 и Р-50, с применением шайбы-скобы и втулки изолирующей.
-
Для любых железнодорожных путей с железобетонными шпалами, где требуется надежное соединение.
Купить болт закладной М22х175 с гайкой
Мы поставляем железнодорожные закладные болты М22х175 с гайкой оптом и в розницу, со склада и под заказ. Доступны варианты:
-
Болт с гайкой;
-
Болт закладной в полном сборе с шайбами и втулкой.
Все изделия сертифицированы и соответствуют ГОСТ. Гарантируем высокое качество и своевременную поставку.
📦 Минимальная партия: от 1 шт.
🚚 Доставка: по всей России и СНГ.
📞 Для заказа и консультации свяжитесь с нашим отделом продаж.
